三式掃海具

対艇式及び単艇式の掃海具で、磁桿（棒磁石）を曳航して磁気機雷を処分するものです。　今次大戦開戦後に香港及びシンガポールで捕獲された英国製の磁気掃海具を模倣して開発されたもので、昭和１８年の内令兵第３９号により一型、二型及び三型の３種類が兵器採用されました。

一型は１５０トン以上の木造船２隻による対艇式、二型は特型運貨艇２隻による対艇式、三型は１５０トン以上の木造船１隻による単艇式で、掃海具そのものの構成は各型とも基本的にはほとんど同じです。

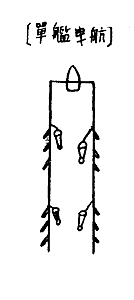

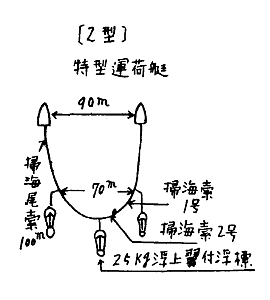

（　一　型　）		（　二　型　）		（　三　型　）

磁桿は、長さ８００ミリ、直径４０ミリ、重量７．９kgのマンガンクローム鋼を磁化したもので、吊下部をＮ（＋）極とＳ（－）極に帯磁させた２種類があり、これを３６本で１組（１条）としたものが基本です。

１本の磁桿の有効範囲は、掃海速力、掃海針路とのなす角度によって異なりますが、磁力の完全なものは各方向の磁気機雷に対して次のとおりであるとされています。

ａ．対磁針型機雷
感度３０ｍガウスの場合、磁桿取り付け位置の上下２．５ｍ、左右３．５ｍ以内

ｂ．対誘導型機雷
垂直分力を利用するもの　：　磁桿取り付け位置の上下・左右共に４．０ｍ以内
水平分力を利用するもの　：　

θ	１０度以内	７０度	９０度
有効範囲（ｍ）	４	３	２

（　θ：機雷の方向と掃海針路とのなす角度　）

　三式掃海具一型

　　　（１）構成及び主要目

構成の基本的なところは次の二型とほぼ同じですが、詳細については史料が残されておらず不明です。　

　　　（２）性能大要

　対艦距離

　　２条：１５０ｍ、　３条：１５０～２００ｍ、　　４条：２００ｍ

　掃海速力

　　４～６ノット

　有効掃海幅

　　有効幅（ｍ）と掃海索長（条数）、対艦距離（ｍ）との関係は次のとおり　：

　掃海深度

　　海底摺動

　　　（１）構　成

特型運貨艇２隻で曳航する対艇式で、基本的には一組の掃海具を使用しますが、二組（二段）以上、あるいは任意の磁桿数を使用することが可能です。

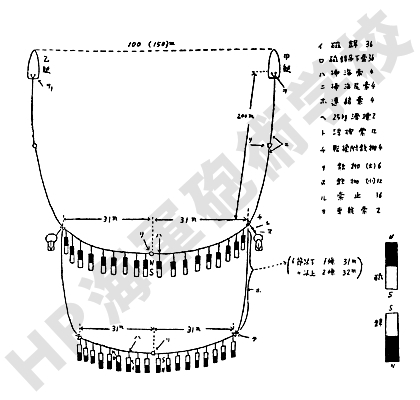

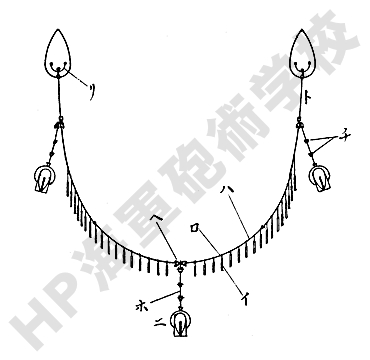

（　左：一段式の基本構成　　　右：二段式とした場合の構成例　）

　　　（２）主要目

　　　（３）性能大要

掃海具の構成は基本的には二型と同じですが、これを１５０トン以上の木造船１隻にて曳航する単艇式です。　対艇式と異なり、２本の曳航索間の間隔が広く取れないことから、有効幅が小さく、結局は利用の価値は少ないと評価されています。
