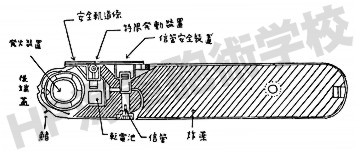

仮称三式機雷一型 |
潜水艦の魚雷発射管より敷設する沈底式磁気機雷です。 本機雷は昭和１７年９月にドイツ商船 「ドッガーバンク号」 により譲渡されたドイツ製のものを調査し、所要の改造を施したものとされていますが、詳細については不明です。
 |
 |
| 形 式 | 沈底式磁気 |
| 全 長 | ３，３８４ mm |
| 外 径 | ５３２ mm |
| 全重量 | １，０６０ kg |
| 炸 薬 | 九七式爆薬 ８９０ kg |

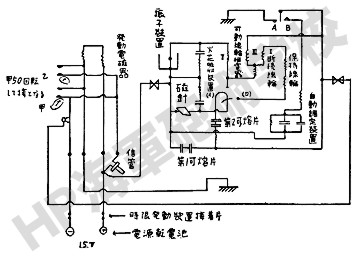

| 発火形式 | 磁針形 |
| 敷設可能水深 | ４０ m |
| 敷設安全時間 | ３０分 〜 ６日 （調整可能） |
| 信管安全装置 | 水圧式 |
| 誘爆安全装置 | 振子式 |
| 遅動装置 | ３．９ 〜 ３５ 秒 |
| 発火作動 | ２０ ミリガウス |
 |
 |
 |
 |
 |
